HEOSafe ekstralås 2 x lik låsning

• Information

• HEOSafe® extra lås. Speciellt konstruerat för ytterluckor, garageportar, ytterdörrar, inte bara för husbilar och husvagnar utan även för mobila bodar och matbilar.

  INSTRUKTIONER FÖR ANVÄNDNING OCH SPECIFIKATIONER
  • Låsstången fästs bakom dörrkarmen.
  • Monteringen är mycket enkel: skruva ihop båda delarna (det inre och yttre huset). Ingen ytterligare förstärkning krävs för säker och solid installation.

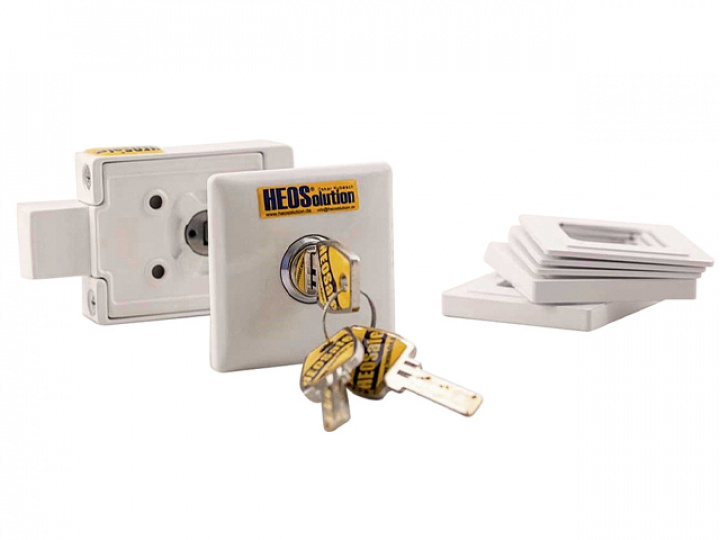

  • 5 distansplattor ingår i leveransen av vårt extra lås (Tjocklek: 3 x 2 mm, 2 x 8 mm för en variabel justering mellan 2 och 22 mm). Med distansplattorna kan avståndet mellan dörrkarmen och dörren justeras så att expansionsutrymmet mellan låsstången och innerdörrkarmen förblir cirka 2 mm.
  • Låsen är lämpliga för en dörrtjocklek från 20 upp till 90 mm (med kortare eller längre skruvar efter behov).
  • Fast men lätt vikt med hjälp av pressgjutning i aluminium.

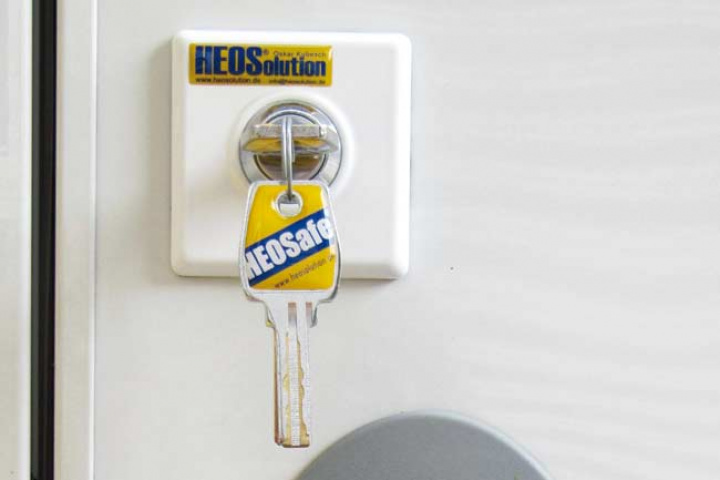

  • Specialcylinder för säkerhetslåsen med skyddslock, robust vändbar nyckel.
  • HEOSystemet har utvecklats för att öppna och stänga alla lås med ”enkelnyckelsystemet”.

  MONTERINGSANVISNINGAR

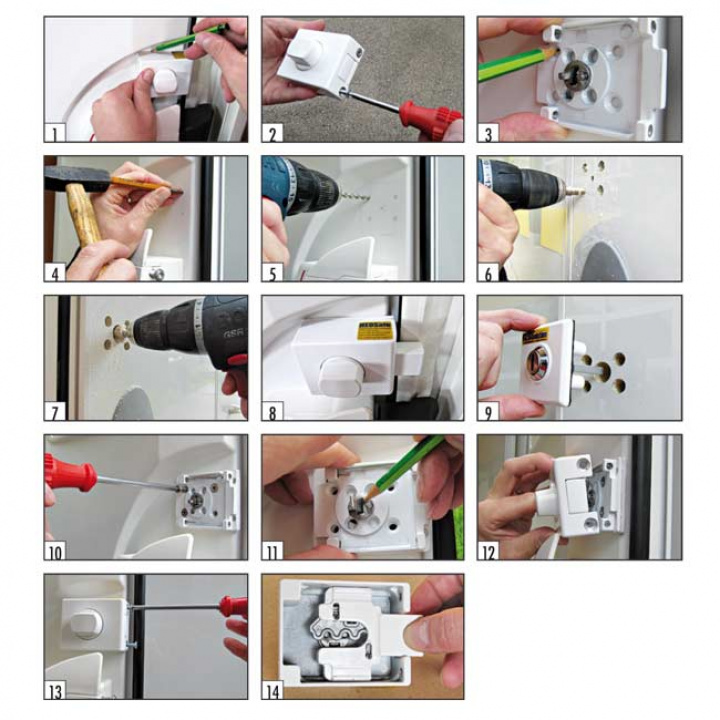

  • Stäng dörren. Placera den inre delen av låset på önskad höjd vid kanten av dörren. Var noga med att avståndet mellan dörrkarmen och gummitätningen ska vara minst 3 mm. Öppna och stäng dörren för att se om allt stämmer. Om inte, anpassa höjden på huset tills det gör det. Markera nu den övre och nedre kanten av det inre låset (bild 1)
  • Demontera det inre låset (ta bort de två skruvarna M5 x 7 mm) (bild 2) och håll den inre plattan mellan de två märkena du gjorde. Markera de 5 borrhålen (4 för fixering av plattan, det mellersta för sorgstammen (bild 3 och 4).
  • Borra hålen med en 6 mm bit exakt (bild 6) och kontrollera en gång till (det bästa sättet att göra detta är genom att ta tätningen från det yttre låset och hålla det på utsidan av dörren.
  • Utifrån borrar du nu med en borr på 12 mm i de förborrade hålen för skruvarna men inte djupare än 22 mm (bild 7). Denna åtgärd ökar stabiliteten i hela låssystemet ännu mer.
  • Hålet för sorgstammen borras dessutom helt med en 20 mm borr.

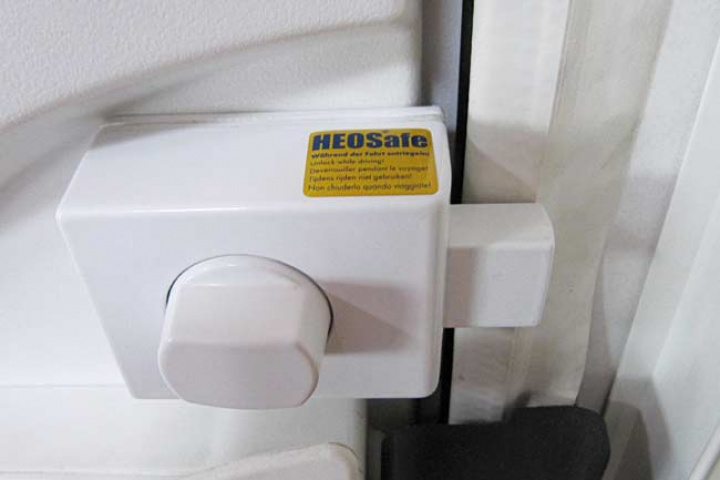

  • Justera den inre delen med distansplattorna så att avståndet mellan dörrkarmen och bulten (i stängt dörrläge) är cirka 2 mm (bild 8).
  • Sätt den yttre låsdelen på plats (bild 9)
  • Skruva fast den inre plattan med distansplattorna lätt så att de håller på plats (bild 10).
  • Sätt in den sörjande stjälken på den inre plattan. Markera den enastående delen av sorgstammen och klipp av den (längden på sorgstammen ska motiveras exakt med de små drivstiftarna (bild 11 till 13).
  • Om allt passar, dra åt skruvarna. Använd inte en elektrisk skruvmejsel!

  ANMÄRKNINGAR
  • I princip är stängningsriktningen medurs.
  • Genom att vrida bultarbetet 180 ° kan du helt enkelt byta till moturs (bild 14).
